醫用氣體工程圖紙設計規范解讀

醫用氣體工程是醫院的生命線系統，直接關系到患者的生命安全。在設計這類工程的圖紙時，必須嚴格遵守各項技術規范和安全標準。下面我就為大家詳細講解醫用氣體工程圖紙設計的關鍵要點。

設計標準依據

醫用氣體工程的設計首先要符合國家標準GB 50751-2012《醫用氣體工程技術規范》和YY/T 0186-94《醫用中心供氧系統通用技術條件》的要求。同時，我們還要參考國際標準ISO 7396-1《醫用氣體管道系統》的相關規定。這些標準為工程設計提供了明確的技術指導。

圖紙繪制要求

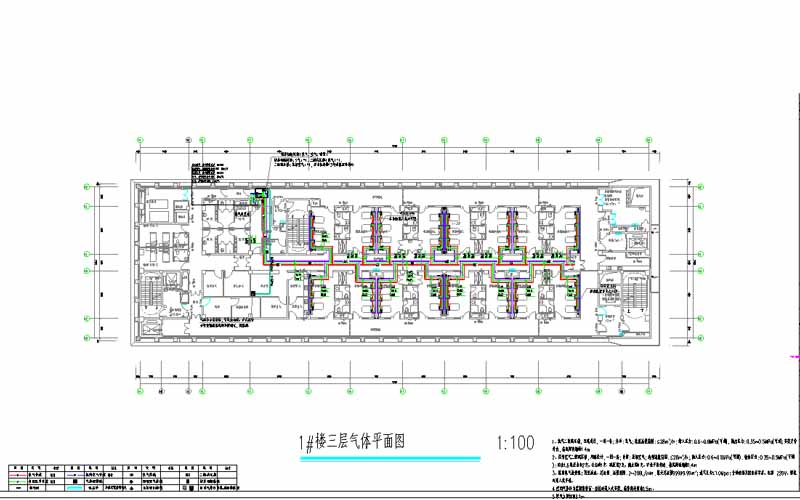

在圖紙繪制方面，我們通常采用以下標準：總平面圖建議使用1:100或1:200的比例，而詳細節點圖則可以采用1:20或1:50的比例。為了確保圖紙清晰易懂，不同氣體系統（如氧氣、負壓吸引、壓縮空氣等）必須分層繪制，并用不同的顏色加以區分。圖紙上一定要標注完整的圖例，說明各種符號、線型和顏色所代表的具體含義。

系統設計要點

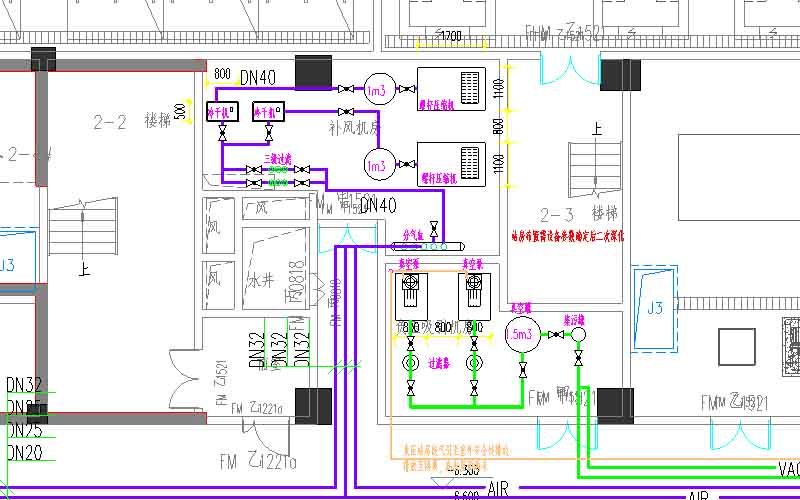

氣源部分的設計要特別注意：氧氣站房需要明確標注匯流排、汽化器、減壓裝置等關鍵設備的位置；真空泵房則要詳細標注設備基礎尺寸和排氣管道走向；備用系統的切換裝置也必須清晰標示。

管道系統的設計有幾個關鍵點：主管道通常選用紫銅管或不銹鋼管，管徑大小要根據實際流量需求計算確定；不同氣體的管道要用標準色標區分，比如氧氣管道用天藍色，負壓管道用黃色；管道安裝時還要注意坡度要求，氧氣管道坡度不小于0.002，負壓管道不小于0.003。

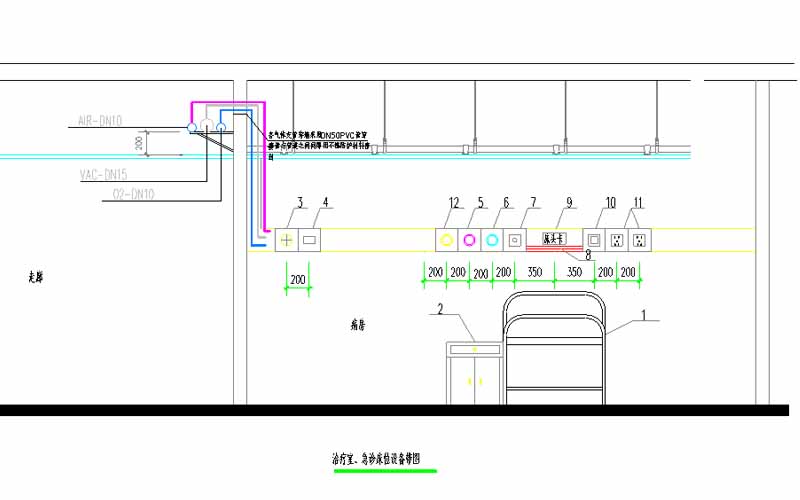

終端設備的設計要與醫療設備帶協調配合，標高標注要精確到±0.01米，快速插拔接頭的類型也要明確標注。

安全設計要求

安全是醫用氣體工程的重中之重。在設計時，我們要確保氧氣管道與其他管道保持至少0.25米的間距，與電纜的距離不小于0.5米。所有金屬管道都必須做好防雷接地，接地電阻要控制在4Ω以內。此外，系統必須配置壓力監測報警裝置，并在圖紙上明確標注控制點的位置。

特殊區域設計

對于手術室、ICU等重點區域，設計時要特別注意：手術室要設置專門的區域閥門箱，便于緊急情況下快速切斷氣源；ICU的終端數量要按照床位數的2-3倍來配置；高壓氧艙則需要單獨設計供氧系統，相關管道要做特殊標識。

醫用氣體工程的設計圖紙是施工和質量驗收的重要依據。設計人員必須嚴格遵循各項規范要求，確保系統安全可靠運行，為醫療救治工作提供持續穩定的氣體支持。只有把好設計關，才能為后續的施工和使用打下良好基礎。
